重型板式給礦機

隨著國民經濟的飛速發展，各行各業對有色金屬的需求與日俱增。選礦作為有色金屬產業鏈的重要環節之一，愈來愈受到礦業工作者的重視。重型板式給礦機正確計量處理能力，以碎代磨節約能耗等作用。因此，破碎工段的重要任務之一，就是應穩定控制給礦機的速率。為此，紅星公司提出了用變頻器控制電機轉速來控制變量泵液壓沒流量，從而實現對液壓馬達速度的調節。

重型板式給礦機液壓控制原理

重型板式給礦機用赫隆液壓馬達驅動，以實現其低轉速，大扭矩的需求。液壓馬達的速度調節的實現采用液壓調速。由軸向柱塞變量泵出來的液壓沒通過電液比例閥進入液壓馬達，液壓馬達轉速由液壓流量控制，電液比例閥前后的壓力差被引入液壓變量泵控制機構，系統輸出流量根據壓力差的大小來自動調節。電位器控制電液比例閥的開度，當電液比例閥的度增大時，兩端壓力差變小，為保持兩端壓力差不變，通過的流量就要增大，變量泵輸出的流量就增加，反之，流量則減少。泵流量大液壓馬達轉速高，泵流量小液壓馬達轉速低。由電液控制實現無級調速。電液比例閥由PLC發出信號控制。

此調速度方法的優點是：操作簡單，容易實現。

不足：響應時間長。在連續生產過程中，不同的礦石于含泥不一樣，給礦的速度就需要及時調節，保證設備不因負荷過大而停機。采用液壓調整的方法因有響應時間長的不足，不能及時調節給礦速度。為了滿足生產的需要，提高設備的使用效率，我們在此提出了利用高轉矩的變頻器直接對油泵電機調整的速度調節方法。

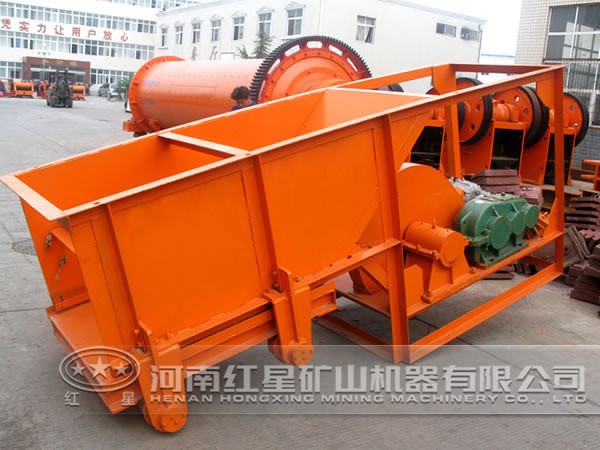

1060x1600槽式給礦機

槽式給礦機可以架設于地面，也可以吊裝在礦倉 卸料口上。槽底板作往復運動，其沖次為20-60次/min，沖程為20-200mm。沖程可由驅動裝置偏心輪進行適當調整，偏心距為沖程之半。據一些選礦廠生產實踐，對于粘性礦石，偏心距不應小于30mm。槽式給料機的槽體寬度約為給料粒度的2-2.5倍。槽式給料機，可滿足小于500mm粒度鐵礦石的給礦。常選用的規格是980*1240槽式給料機，其給料粒度為350-0mm，適于作為400*600鄂式破碎機的給料設備。

1060x1600槽式給礦機的應用范圍

槽式給礦機適用于冶金、礦山、保工、建筑、選礦、煤炭等工業部門，將塊狀物料由儲料倉輸送到受料裝置(不適宜輸送粉末狀態的物料)。河南紅星礦山設備有限公司本機適用于冶金、礦山、保工、建筑、選礦、煤炭等工業部門，將塊狀物料由儲料倉輸送到受料裝置(不適宜輸送粉末狀態的物料)。
