反擊式破碎機簡稱反擊破，用于顎式破碎機的下一步破碎，屬于二次破碎設備，破碎抗壓強度不超過350MPa的各種粗、中、細物料，如花崗巖、石灰石、混凝土等，廣泛應用于各種礦石破碎、鐵路、高速公路和建筑行業人工砂石料的生產。近期有位蔣先生咨詢想了解反擊機型號、原理等問題，本篇文章來為您解答。

反擊式破碎機的應用范圍廣

反擊破的“九大”結構組成

了解反擊破的工作原理首先要了解它的結構組成，才可以明白各個部件是如何相互配合完成破碎任務的。

反擊破的構成部件有反擊板裝置，上殼體，打擊板裝置，轉子總成，下殼體，篩板裝置，前襯板裝置，反擊板，側襯板。

反擊破作業現場

反擊破工作原理

工作原理：電機帶動轉子在破碎腔內高速旋轉。物料自給料口進入破碎腔，受高速運動的板錘的打擊形成初次破碎、物料受擊打后在反擊襯板上形成二次破碎，直至從排料口排出前物料在板錘和反擊襯板間，物料與物料之間形成多次破碎。

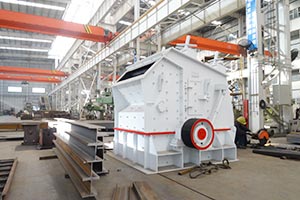

反擊式破碎機

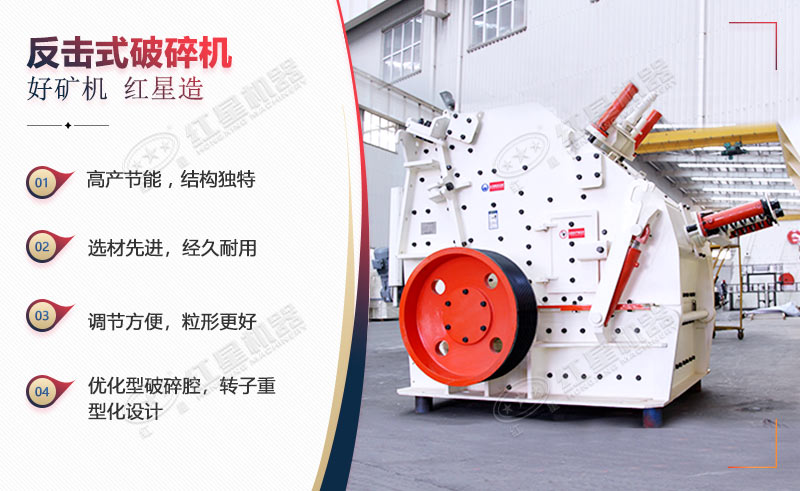

紅星反擊式破碎機

反擊破型號參數一覽

反擊破型號是以PF來命名，其中P代表破碎機，F(xiàn)代表反擊式，其中常用反擊破型號有1210、1214、1315、1520，就拿1210來說，代表的含義是直徑1250mm，轉子長度1050mm，其它型號含義同理，下面通過技術參數表來對反擊破的型號做一個全面的了解。

型號	規格	進料口尺寸	最大進料粒度	處理能力（t/h）	功率	外形尺寸（長×寬×高）（mm）	總重量
PF-1007	Φ1000×700	400×730	300	30-70	4P 37-45	2330×1660×2300	12
PF-1010	Φ1000×1050	400×1080	350	50-90	4P 45-55	2370×1700×2390	15
PF-1210	Φ1250×1050	400×1080	350	70-130	6P 110	2680×2160×2800	17.7
PF-1214	Φ1250×1400	400×1430	350	80-180	6P 132	2650×2460×2800	22.4
PF-1315	Φ1320×1500	860×1520	500	100-280	6P 200	3180×2720×3120	27
PF-1320	Φ1300×2000	993×2000	500	140-380	6P 250	3220×3100×3120	34
PF-1520	Φ1500×2000	830×2040	700	200-550	4P 315-400	3959×3564×3330	50.6
PF-1820	Φ1800×2000	1260×2040	800	400-800	4P 630-710	4400×3866×4009	83.21

規格	進料口尺寸	最大進料粒度	處理能力（t/h）
Φ1000×700	400×730	300	30-70
Φ1000×1050	400×1080	350	50-90
Φ1250×1050	400×1080	350	70-130
Φ1250×1400	400×1430	350	80-180
Φ1320×1500	860×1520	500	100-280
Φ1300×2000	993×20000	500	140-380
Φ1500×2000	830×2040	700	200-550
Φ1800×2000	1260×2040	800	400-800

反擊破報價是多少？

常用的幾種擊打式破碎機中反擊破骨料粒型較好，結構簡單，維修方便，很多用戶就問到，反擊破那么出色，價格貴不貴，根據市場調研資料顯示，反擊破價格為8-160萬。關于反擊破的價格，市場上沒有一個確切的金額，反擊破型號眾多、每個型號對應的產量不一、再加上設備有大有小，所以在這里只能給到用戶價格范圍，具體報價可根據自身生產特點咨詢廠家。

反擊破碎機的生產優勢多
